스마트팜 센서 — 한 줄의 RS-485 망으로
| 측정 | 모델 | 범위 | 통신 | 쓰는 곳 |
|---|---|---|---|---|
| 온 · 습도 | CWT-TH02S | -30~80 ℃ · 0~100 %RH | RS-485 Modbus RTU | 시설하우스 · 축사 |
| 온 · 습도 · CO2 | CWT-THCO2 | CO2 0~5000 ppm · -40~80 ℃ · 0~100 %RH | RS-485 Modbus RTU | 시설하우스 · 축사 |
| 양액 EC · pH | HM-100 | EC/TDS · pH · 수온 | RS-485 (19200 8N1) | 양액 |
| 일사량 | UM-PYR20 | 일사 (Pyranometer) | RS-485 Modbus | 시설하우스 · 노지 |
| 기상 (복합) | WH65LP | 기상 복합 | 데이터시트 수령 전 | 노지 |
| 토양 pH | RS-PH-N01-TR-1 | 토양 pH | RS-485 | 노지 · 시설하우스 |
| 토양 온도 · 수분 · EC | RS-ECTH-N01-TR-1 | 토양 3종 | RS-485 | 노지 · 시설하우스 |
| 풍속 | RS-FSJT-N01 | 풍속 | RS-485 | 노지 · 시설하우스 외부 |
| 풍향 | RS-FXJT-N01-360 | 풍향 360° | RS-485 | 노지 · 시설하우스 외부 |
센서는 제조사 제품을 그대로 쓰고, 루봄은 이것을 한 줄의 RS-485 망으로 묶어 수집 장비에 넣는 쪽을 맡습니다.
양액 공급 흐름과 수집 지점
- 원수원수 탱크 → 여과기 → 급수 펌프
- 조제혼합 탱크 · 벤츄리 · 액비 전자밸브(A · B · 산) · 교반기
- 계측EC · pH 센서 · 디지털 유량계 · 고/저수위 센서 · 일사 센서
- 공급양액 공급 펌프 → 구역별 솔레노이드 밸브 (1~8구역) → 온실
- 제어양액기 컨트롤러 · 터치 화면 (7 · 10 · 15 인치)

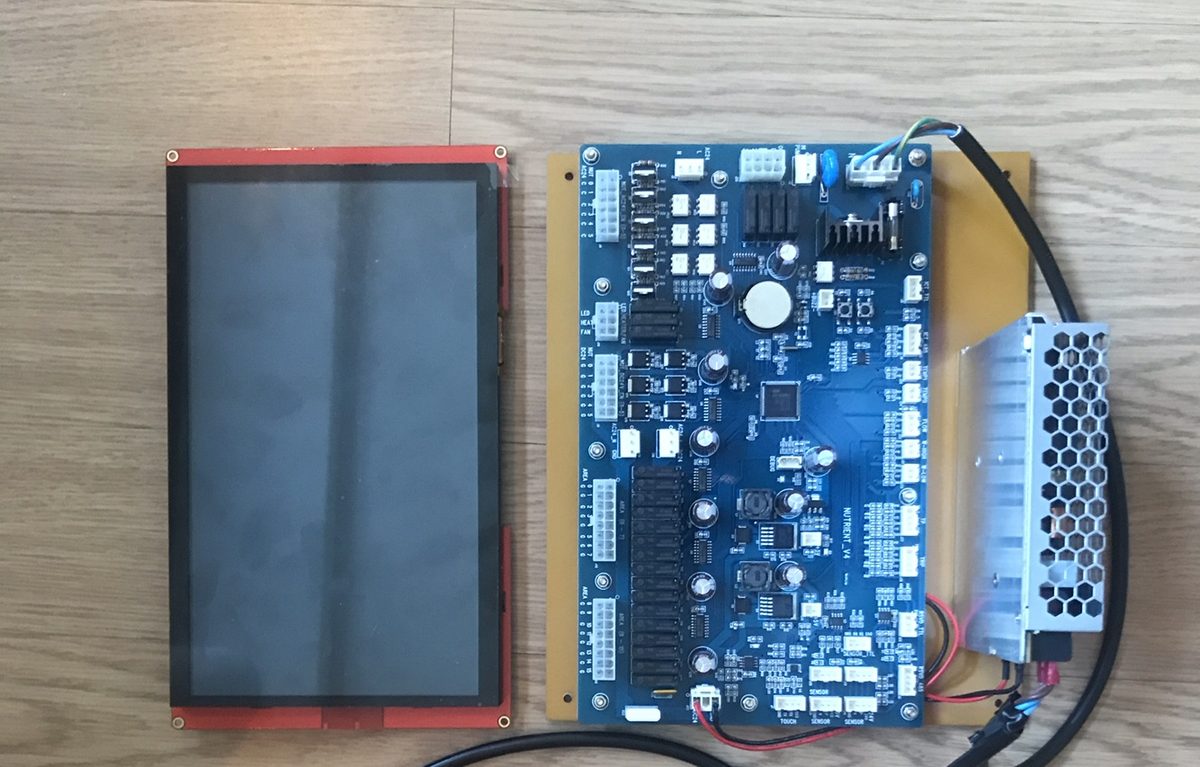

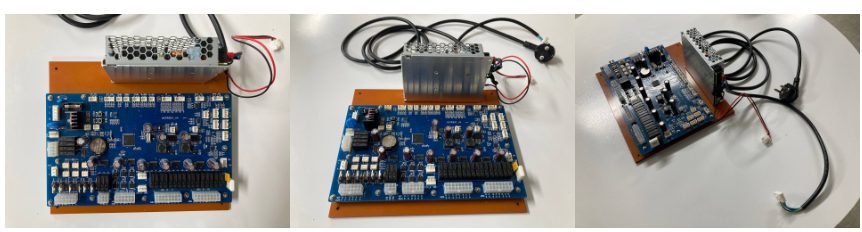

루봄의 양액 컨트롤러 보드는 이 흐름의 계측 · 제어 신호(EC · pH · 유량 · 수위 · 밸브 상태)를 RS-485 / RS-232 로 동시에 받아 수집 장비로 넘깁니다. 기존 양액기를 바꾸지 않고 옆에서 읽는 방식입니다.
노지 농업 데이터 수집 — ㈜엠시오 URFN 무선 망 협업
노지에는 전원 · 유선 · 통신선이 없습니다. 시설하우스처럼 센서를 RS-485 로 묶어 수집 장비에 넣을 수가 없습니다. 그래서 노지는 배터리로 동작하는 저전력 무선 망 이 먼저 깔려야 데이터가 모입니다.
- 노지 현장토양 온도 · 수분 · EC · pH, 풍속 · 풍향 · 일사 · 기상 센서
- 무선 망 — URFN㈜엠시오 URFN (Universal Radio Frequency Network) — 배터리 저전력 무선 망 · 링크 노드 백본 + 서브링크 · 전원 · 배선 없이 설치. 전남대학교 김영민 교수 회사가 개발 · 사업화
- 받는 곳URFN 마스터 서버 → 루봄 수집 장비 · 온프레미스 서버 (연동 방식은 협업으로 정한다)
- 쓰는 곳farm 지도 · 대시보드 — 시설하우스 · 양액 · 축산 데이터와 같은 화면
| 협업 | 맡는 것 |
|---|---|
| ㈜엠시오 (전남대학교 김영민 교수) | URFN 무선 망 — 노드 · 망 · 마스터 서버 개발 · 제품화 · 사업화 |
| ㈜루봄 | 노지 센서 연동 · 수집 장비 · 온프레미스 서버 · 지도 · 화면 |
| 망 구조 | 마스터 서버 → 링크 노드 (tree 백본 · 50m) → 서브링크 (star · 30m) → 센서 노드 |
|---|---|
| 규모 | 서버 1대 — 링크 128 × 서브링크 8 × 센서 8 = 최대 8,192 센서 노드 (규격 하한 기준) |
| 전원 | 배터리 — 센서 노드 10년 · 링크 노드 5년 무교체 (규격) |
| 속도 | 이벤트 → 서버 2.5초 · 망 주기 20초 이하 · 홉당 5ms 이하 |
| 주파수 · 인증 | ISM 2.4GHz · 868MHz · KC 전파 인증 (KR19-SRK0087) · EMC (KR19-SEK0370) |
㈜엠시오 URFN 규격서 기준 — 제품 · 특허 · 인증은 ㈜엠시오 명의입니다
시설은 유선(RS-485)으로, 노지는 무선(URFN)으로 — 어느 현장이든 데이터가 끊기지 않게 모읍니다

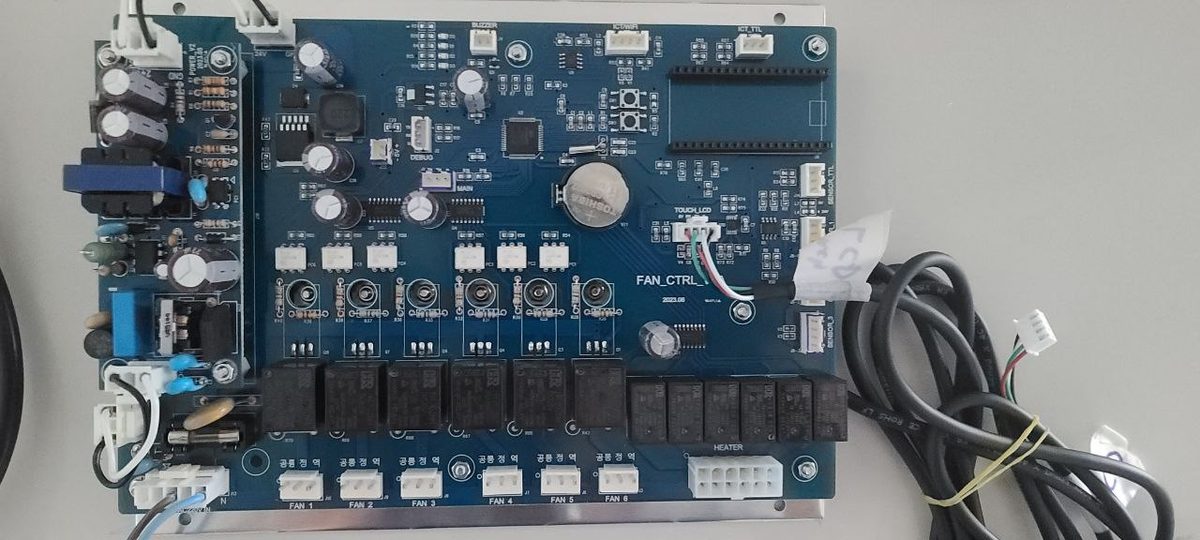

수직확산팬 제어 보드 연동 시험 (2026-09-12)
| 구성 | CM4 듀얼 이더넷 베이스보드 · 7인치 터치 LCD (Nextion NX8048P070) · 온습도/CO2 센서 (RS-485) |
|---|---|
| 확인한 것 | 기본 모듈 조립 · 전원 인가 · 이더넷 연결 · 센서 수신 · 운전 화면 (일반 · 스마트 운전 · 환경 · 센서 설정) |

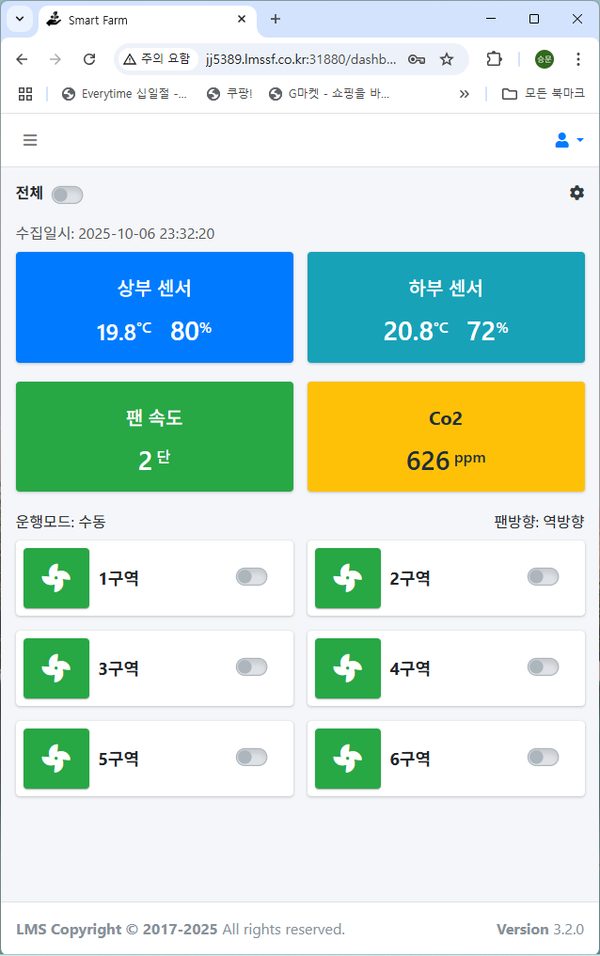

| 원격 화면 | 구역별 동작 상태 · 팬 속도(1~3단) · 자동/수동 · 정/역방향 · 상/하부 센서 · 추세 조회 |
| 시험망 구성 (2026-09-30) | STM32F407 양액기 보드 (rtosfw) 웹 인터페이스 http://192.168.1.62/ CM4 Smart Farm 웹 관리 http://192.168.1.50:31880/ (계정 admin · 비밀번호 별도 전달) CM4 MQTT 브로커 ws://192.168.1.50:31881/ (MQTT over WebSocket) |
| 남은 일 | 원격 제어용 웹서버 모듈 설치 · 시험 — 외부 접속은 포트포워딩 (31880 · 31881) 과 농장 ID 주소 등록 |
